设备列表
本页面为广州外国语学校天文台核心观测设备清单及详细参数，用于天文观测、天体摄影与科普教学。文中若有标注如1角标的，说明该内容存疑或有特殊说明，请注意确认。
经纬仪的参数在对应望远镜套装中列出
如无特别说明，后文所述的天文台主镜均指校内顶楼天文台圆顶中的RC14望远镜
🔭 望远镜
信息
此标注“🧰”是指该望远镜为套装（包含赤道仪等），除此以外，本栏所示设备仅为主镜，不包含图中的赤道仪等其他配件

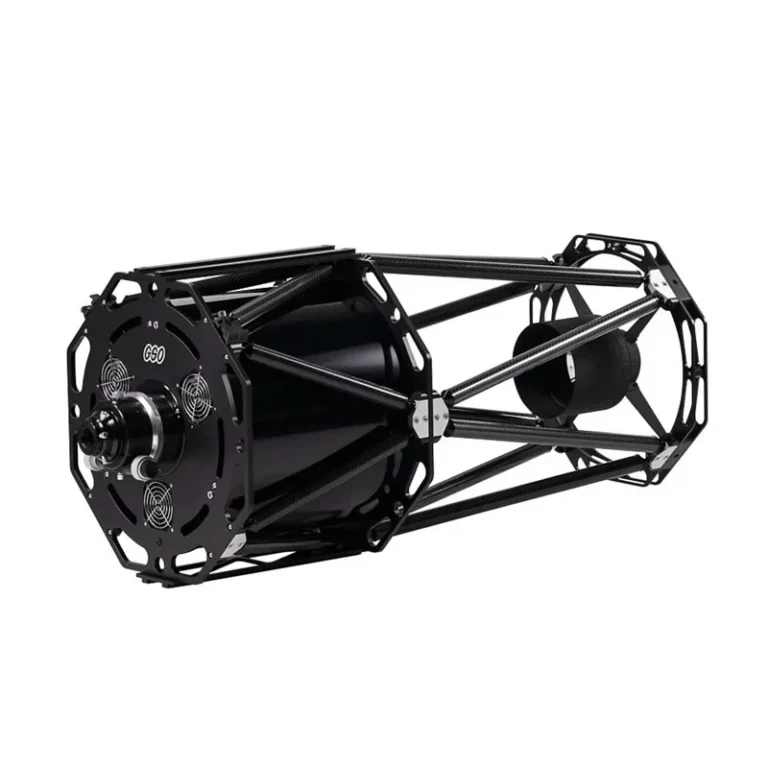

GSO1 RC14
信息
GSO1RC14 采用经典RC 里奇-克雷蒂安（Ritchey-Chrétien）光学系统，使用两个反射镜面，没有折射镜，减少了光量的损失，且无彗差、无球差，提供平坦的大视场与优异的像质，作为天文台主镜。
| 参数 | 规格 |
|---|---|
| 光学系统 | RC 里奇-克雷蒂安 (Ritchey-Chrétien) |
| 口径 | 355 mm（14 英寸） |
| 焦距 | 约 2845 mm |
| 焦比 | f/8 |
| 瑞利判据 | 0.32 角秒 |

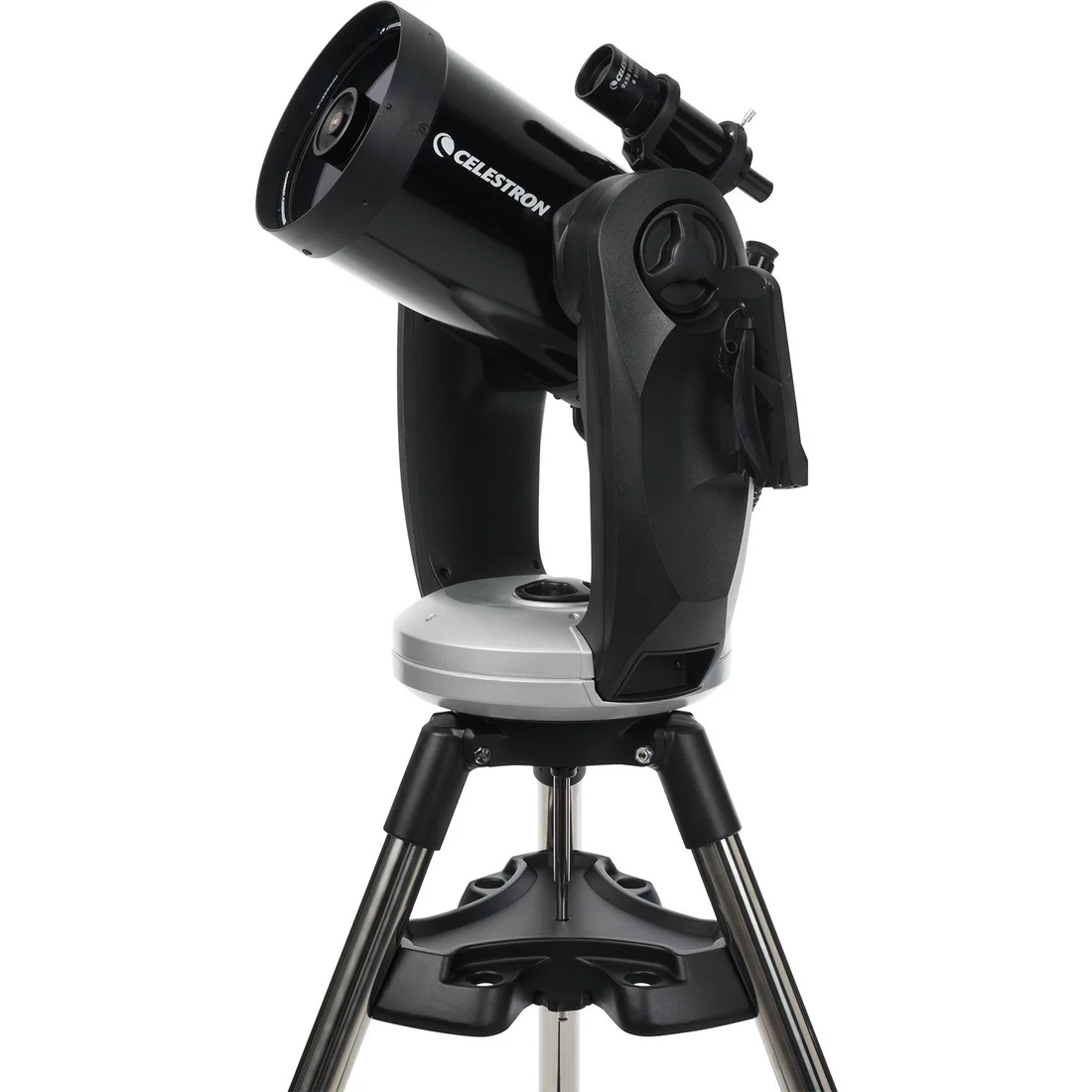

🧰Celestron CPC 800 GPS (XLT)
提示
这套望远镜出现在了特伦斯·迪金森的 《夜观星空》 2的观星器材章节中
| 参数 | 规格 |
|---|---|
| 光学系统 | SC 施密特-卡塞格林 |
| 口径 | 203.2 mm（8 英寸） |
| 焦距 | 2032 mm（80 英寸） |
| 焦比 | f/10 |
| 瑞利判据 | 0.69 角秒 |
| 极限星等 | 14 |
经纬仪参数
| 参数 | 规格 |
|---|---|
| 支架类型 | 计算机化双叉臂经纬仪 |
| 高度调节范围（含支架和三脚架） | 1295.4 mm - 1422.4 mm（51英寸 - 66英寸） |
| 三脚架脚管直径 | 50.8 mm（2英寸）不锈钢 |
| 支架头重量（含光学镜筒） | 42 lbs（19.1 kg） |
| 附件盘 | 有 |
| 三脚架重量 | 19 lbs（8.6 kg） |
| 回转速度 | 9档回转速度 - 最高速度5°/秒 |
| 跟踪速率 | 恒星速、太阳速和月球速 |
| 跟踪模式 | 地平式、赤道仪北向、赤道仪南向 |
| GPS | 内置16通道 |
| 鸠尾槽 | 无 |
| 辅助端口数量 | 2个AUX端口（手控器可使用任意AUX端口） |
| 自动导星接口 | 是 |
| USB端口 | 是，位于手控器上 |
| 电源要求 | 12V DC，1.5A（插头尖端为正极） |
| 电机驱动 | 直流伺服电机 |
| 校准程序 | 星空校准、自动双星校准、双星校准、太阳系校准、EQ北校准、EQ南校准 |
| 周期误差校正 | 是 |
| 手控器 | 2行×18字符背光液晶显示屏，19个LED背光按键，USB 2.0端口用于电脑连接 |
| NexStar+数据库 | 40,000+个天体，100个用户自定义可编程天体。超过200个天体的增强信息 |
| 软件 | Celestron Starry Night特别版软件与SkyPortal App |
| 套件总重量 | 61 lbs（27.6 kg） |
| 随附物品 | 光学镜筒、支架与三脚架、附件盘、40mm目镜、1.25英寸天顶镜、50mm 9x50寻星镜（含支架）、使用说明书 |

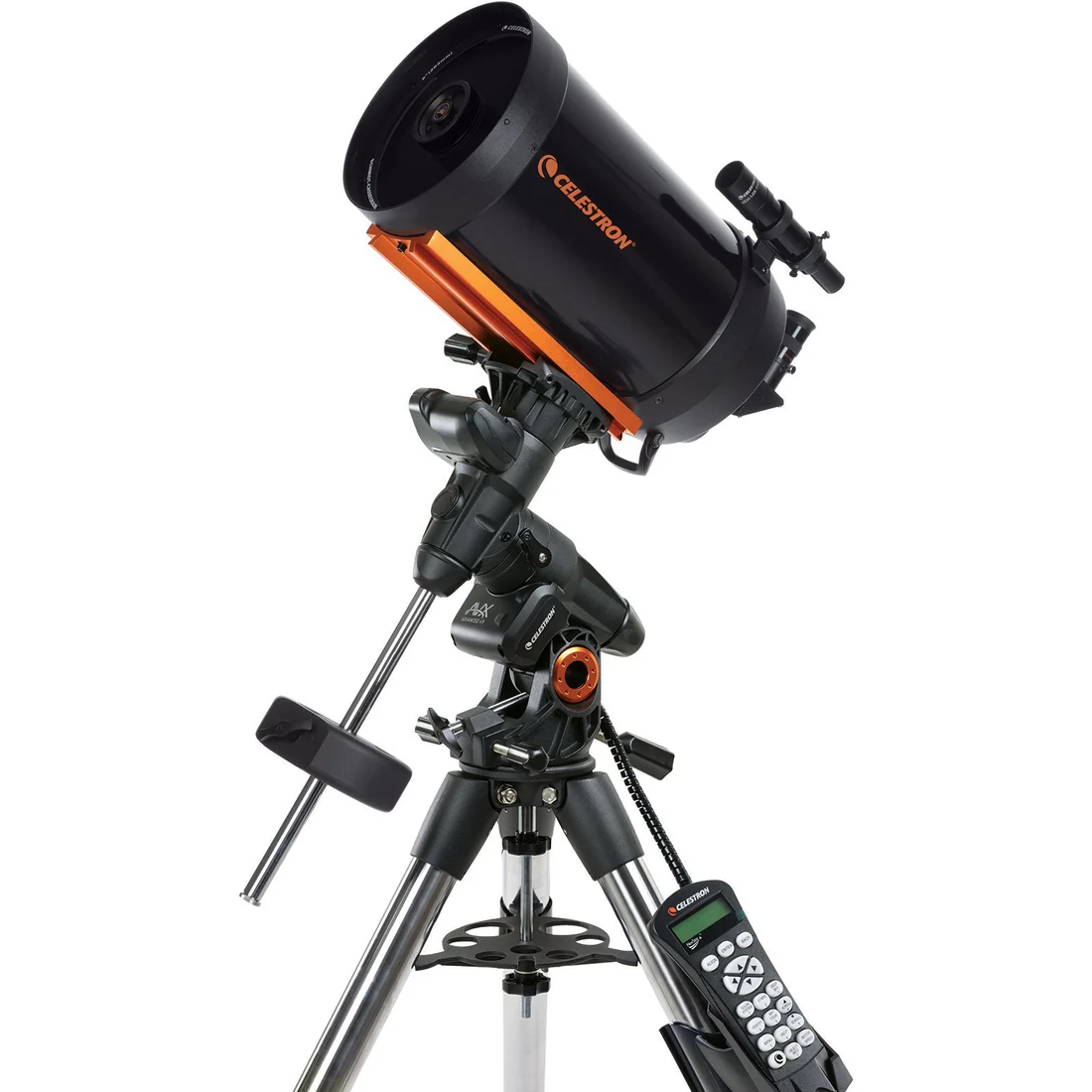

🧰Celestron Advanced VX 8"
信息
实际上，本台望远镜的光学参数与Celestron CPC 800 GPS (XLT)几乎完全一致
本台望远镜的寻星镜支架是损坏的
| 参数 | 规格 |
|---|---|
| 光学系统 | SC 施密特-卡塞格林 |
| 口径 | 203.2 mm（8 英寸） |
| 焦距 | 2032 mm（80 英寸） |
| 焦比 | f/10 |
| 瑞利判据 | 0.69 角秒 |
| 极限星等 | 14 |

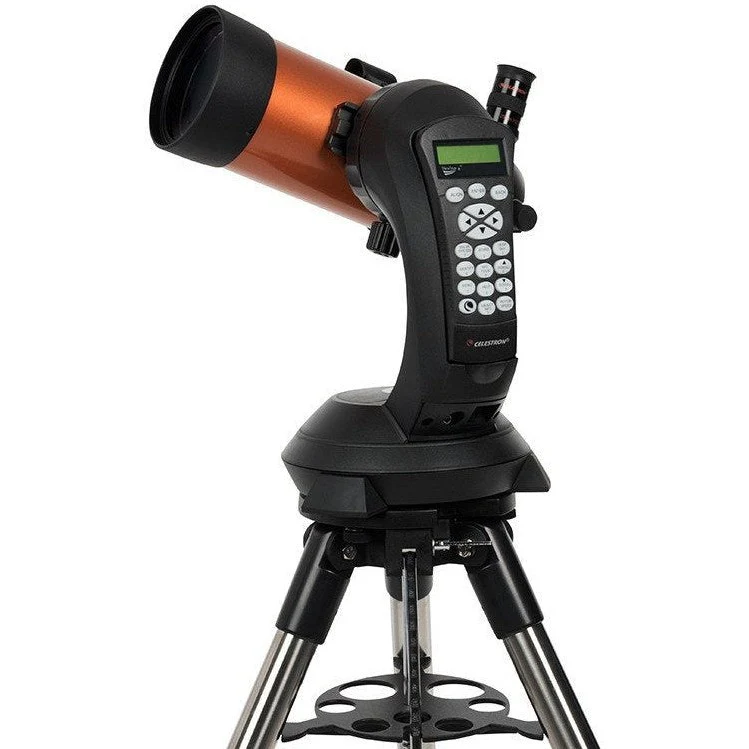

🧰Celestron NexStar 4SE
| 参数 | 规格 |
|---|---|
| 光学系统 | MC 马克苏托夫-卡塞格林 |
| 口径 | 102 mm（4.02 英寸） |
| 焦距 | 1325 mm（52 英寸） |
| 焦比 | f/13 |
| 瑞利判据 | 1.37 角秒 |
| 极限星等 | 12.5 |
经纬仪参数
| 参数 | 规格 |
|---|---|
| 支架类型 | 电脑化地平式单叉臂经纬仪 |
| 有效载荷 | 10 lbs (4.54 kg) |
| 高度调节范围（含支架和三脚架） | 939.8 mm - 2397 mm (37" – 55") |
| 三脚架脚管直径 | 38.1 mm (1.5") 不锈钢 |
| 支架头重量 | 7 lbs (3.2 kg) |
| 附件盘 | 有 |
| 三脚架重量 | 10 lbs (4.54 kg) |
| 回转速度 | 9档回转速度 - 最高速度3°/秒 |
| 跟踪速率 | 恒星速、太阳速和月球速 |
| 跟踪模式 | 地平式（Alt-Az）、北半球赤道式及南半球赤道式 |
| GPS | 不适用 |
| 鸠尾槽 | CG-5鸠尾板 |
| 辅助端口数量 | 1个AUX端口 |
| 自动导星接口 | 无 |
| USB端口 | 有，用于手控器输入 |
| 电源要求 | 8节AA电池（不含）及12 VDC 750 mA（尖端为正极） |
| 电机驱动 | 直流伺服电机 |
| 校准程序 | SkyAlign、一星校准、二星校准、自动二星校准、太阳系天体校准、EQ North / EQ South校准（赤道仪校准需使用赤道楔） |
| 周期误差校正 | 无 |
| 手控器 | 双行18字符液晶显示屏，配备19个光纤背光LED按键 |
| NexStar+数据库 | 可访问38,181个天体，其中超过200个天体拥有增强信息 |
| 软件 | Celestron Starry Night特别版软件及SkyPortal App |
| 套件总重量 | 23 lbs (10.4 kg) |
| 随附物品 | 光学镜筒 单叉臂支架及三脚架 附件盘 Star Pointer寻星镜 内置楔座 NexStar+手控器 25mm目镜 |

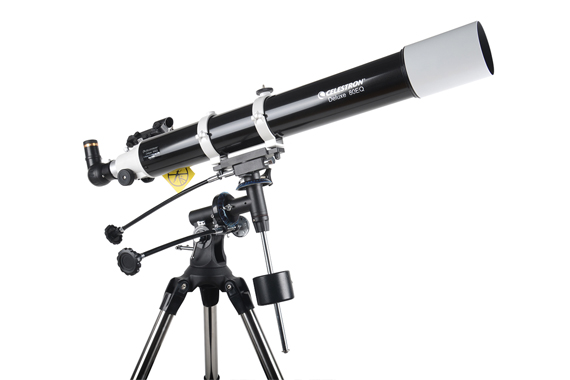

🧰Celestron Deluxe 80EQ
| 参数 | 规格 |
|---|---|
| 光学系统 | 折射式 |
| 口径 | 80 mm（3.1 英寸） |
| 焦距 | 900 mm |
| 焦比 | f/11.2 |
| 瑞利判据 | 1.73 角秒 |
| 极限星等 | 12 |

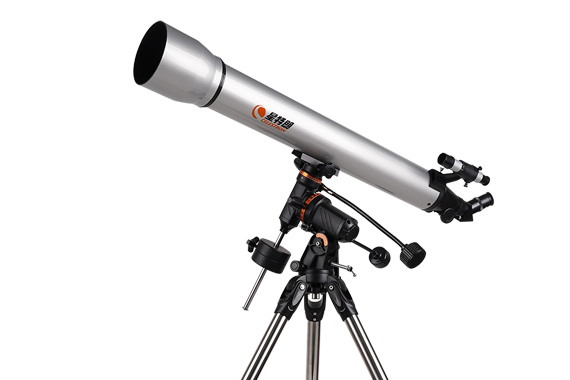

🧰Celestron INSPIRE天启CG3 Pro 80900
| 参数 | 规格 |
|---|---|
| 光学系统 | 消色差折射式 |
| 口径 | 80 mm（3.1 英寸） |
| 焦距 | 900 mm |
| 焦比 | f/11.2 |
| 瑞利判据 | 1.73 角秒 |
| 极限星等 | 12 |

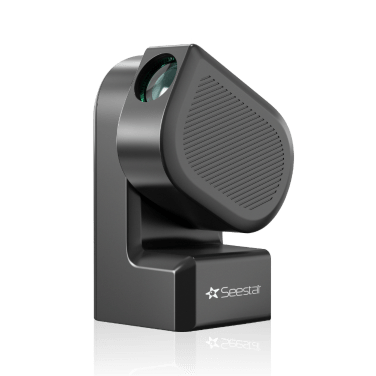

Seestar S50
信息
Seestar S50或许是本栏最特殊的存在。天文馆存有 3 台3。以下列出部分参数：
| 参数 | 规格 |
|---|---|
| 光学系统 | 3片式复消色差APO（折射式） |
| 传感器 | IMX462 |
| 分辨率 | 1/2.8'' 1920 × 1080 |
| 口径 | 50 mm |
| 焦距 | 250 mm |
| 焦比 | f/5 |
| 视场角 | 0.72° × 1.28° |
| 存储容量 | 64 GB |
| 内置滤镜 | UV/IR CUT滤镜 双窄带滤镜 暗场滤镜 |

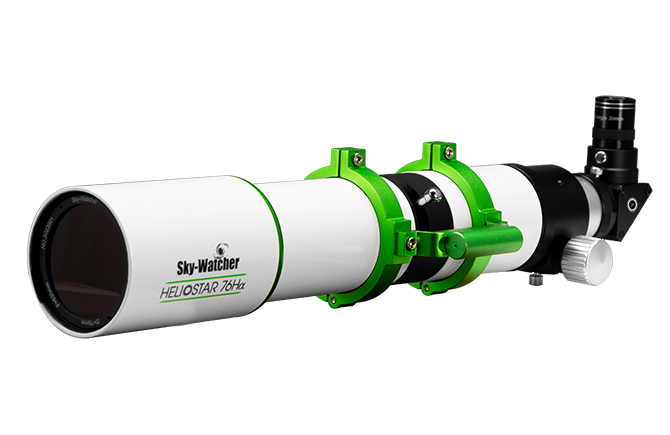

Sky-Watcher HELIOSTAR-76Hα 太阳望远镜
信息
Heliostar 76mm 是一款专业的 H-Alpha（氢阿尔法）太阳望远镜，专为太阳目视观测与摄影设计。该望远镜采用多重安全防护技术保护观测者眼睛：包括红外热反射膜、隔热滤镜及紫外光阻隔滤镜。通过前后端滤镜组合，仅允许氢原子发射的 656.28 nm 波长单色光通过，同时阻隔其他波长的光线，从而实现对 H-α 波段日珥等太阳活动现象的清晰观测。
或许是除了RC14以外天文台最贵的望远镜（现售价约合23000￥）
光学参数
| 参数 | 规格 |
|---|---|
| 光学系统 | 消色差折射式 |
| 镜片镀膜 | H-Alpha 全多层镀膜 |
| 镜片结构 | 双片式（Doublet） |
| 光学质量 | 衍射极限（1/4 波长） |
| 可调校镜筒 | 否（自对准镜筒） |
| 口径 | 76 mm |
| 焦比 | f/8.3 |
| 焦距 | 630 mm |
| 阻隔滤镜尺寸 | 12 mm |
| 太阳像尺寸 | 6 mm |
| 带宽 | < 0.55Å |
机械参数
| 参数 | 规格 |
|---|---|
| 调焦器类型 | Crayford 调焦器 |
| 调焦器尺寸 | 2 英寸 |
| 调焦器速度 | 双速 |
| 压缩环 | 否（仅天顶镜有） |
| 镜筒材质 | 铝合金 |
| 镜筒长度 | 24 英寸 |
| 镜筒重量 | 8.4 磅（3.8 kg） |
| 安装环 | 有 |
| 鸠尾槽类型 | V 型 |
配件
| 参数 | 规格 |
|---|---|
| 目镜 | 20mm 70° 1.25 英寸目镜 |
| 天顶镜 | 12mm 1.25 英寸 H-Alpha 阻隔天顶镜 |
| 相机适配器 | 手机适配器 |
| 附加配件 | 遮光罩 |
| 附带寻星镜 | Heliostar 太阳寻星镜 |
| 说明书 | 数字 PDF |
| 收纳盒 | 有 |
观测参数
| 参数 | 规格 |
|---|---|
| 道斯极限 | 1.52 角秒 |
| 瑞利判据 | 1.84 角秒 |
| 极限星等 | 11.88 |
| 最小倍率 | 7x |
| 最大倍率 | 150x |
| 附带目镜倍率 | 32x |
| 用途 | 太阳观测（目视与摄影） |
🌐 赤道仪

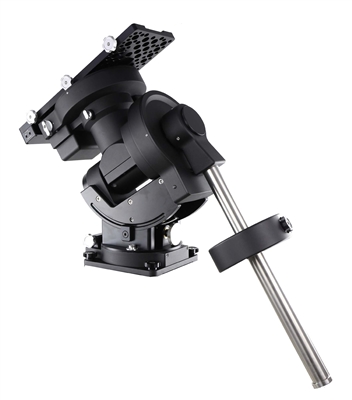

iOptron CEM120
我校天文台选用 iOptron CEM120 中心平衡式赤道仪，它以革命性的“重心居中”设计带来天然的高稳定性与极低振动，并实现 ±3.5 角秒 的优异周期性跟踪误差，可从容支持长时间深空摄影。整机最高能承载重达 52 kg 的大型望远镜及成像终端，刚性与精度兼备。内置 Wi-Fi 与有线网口，配合精密离合、线缆管理系统和免极星对极轴程序，为远程控制与日常操作提供专业、可靠的保障，是兼顾目视与科研摄影的高品质核心平台。其参数如下（来自iOptron官网）：
| 参数 | 规格 |
|---|---|
| 支架类型 | 中心平衡式赤道仪 (CEM) |
| 有效载荷1 | 52 kg（115 lbs），不含平衡重锤 |
| 赤道仪本体重量 | 26 kg（57 lbs） |
| 有效载荷/赤道仪重量比 | 2 |
| 材质 | 全金属 |
| 纬度调节范围2 | 0°~ 68°（0.5角分刻度） |
| 方位调节范围 | ± 5°（3角分刻度） |
| 周期误差（编码器测得）3 | < ±3.5角秒 |
| 蜗杆周期 | 240秒 |
| 周期误差校正 | 永久周期误差校正 (PPEC) |
| 赤经蜗轮 | Φ216 mm，360齿，零背隙 |
| 赤纬蜗轮 | Φ216 mm，360齿，零背隙 |
| 蜗杆 | Φ26 mm |
| 赤经轴 | Φ80 mm，钢制 |
| 赤纬轴 | Φ80 mm，钢制 |
| 赤经轴承 | Φ125 mm |
| 赤纬轴承 | Φ125 mm |
| 平衡重锤杆 | Φ38.1 x 540 mm（不锈钢，防滑，重4.5 kg） |
| 平衡重锤 | 10 kg（22 lbs） |
| 赤道仪底座尺寸 | 210 x 230 mm |
| 电机驱动 | 精密步进电机，128微步驱动 |
| 步进精度 | 0.07角秒 |
| 最大回转速度 | 4°/秒（960倍速） |
| 手控器 | Go2Nova® 8410，8行21字符液晶屏 |
| 电源要求4 | 直流12V，5A |
| 功耗 | 0.7A（跟踪），1.8A（GOTO） |
| 极轴镜 | 可选配 iPolar 电子极轴镜 |
| 中天处理 | 停止（0-14°过中天），自动翻转 |
| 零位 | 自动搜索零位 |
| 停放位置 | 水平、垂直、当前、高度/方位角输入 |
| 水平指示器 | 有 |
| 鸠尾槽 | Losmandy D 型 |
| GPS | 有 |
| 自动导星接口 | ST-4 |
| 通讯接口 | RS232、USB、LAN、WiFi |
| 线缆管理 | 2×DC12V (1A)、2×DC (5A)、ST4、6P6C、2×USB2.0、3×USB3.0、iPolar用USB、AUX |
| 工作温度 | -10°C ~ +40°C |
| 立柱/三脚架 | 可选配立柱 |
| 保修 | 两年有限保修 |
注释：
- 取决于光学镜筒（OTA）的尺寸和长度。
- 如果您所在纬度低于10°，请联系 iOptron 购买低纬度重锤（#7326LL）。
- 在测试台上用编码器测得，周期240秒。
- 随附的交流适配器仅供室内使用。
- #7320 的毛重及尺寸：79.4 lbs，24.5 x 21.75 x 13.75 英寸。
- #7326 的毛重及尺寸：24.25 lbs，11.75 x 11 x 5.5 英寸。

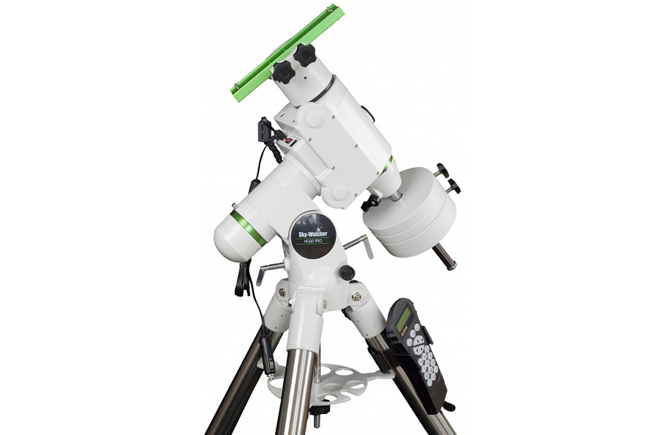

Sky-Watcher HEQ5 PRO
| 参数 | 规格 |
|---|---|
| 支架类型 | 德式赤道仪 |
| 有效载荷 | 13.7 kg |
| 三脚架高度 | 97-121 cm |
| 导星速度 | 0.25X、0.50X、0.75X 或 1X |
| 平衡重锤 | 2 × 5.1 kg |
| 附件盘 | 大型全覆盖式 |
| 电机驱动 | 1.8度步进电机 |
| GOTO系统 | SynScan手控器 |
| 三脚架重量 | 5.6 kg，1.75 英寸钢制三脚架 |
| 运输重量 | 18+12 kg |
| 运输尺寸 | 127×24×25 cm³；44×44×19 cm³ |
| 回转速度 | 最高 3.4°/秒（800倍速） |

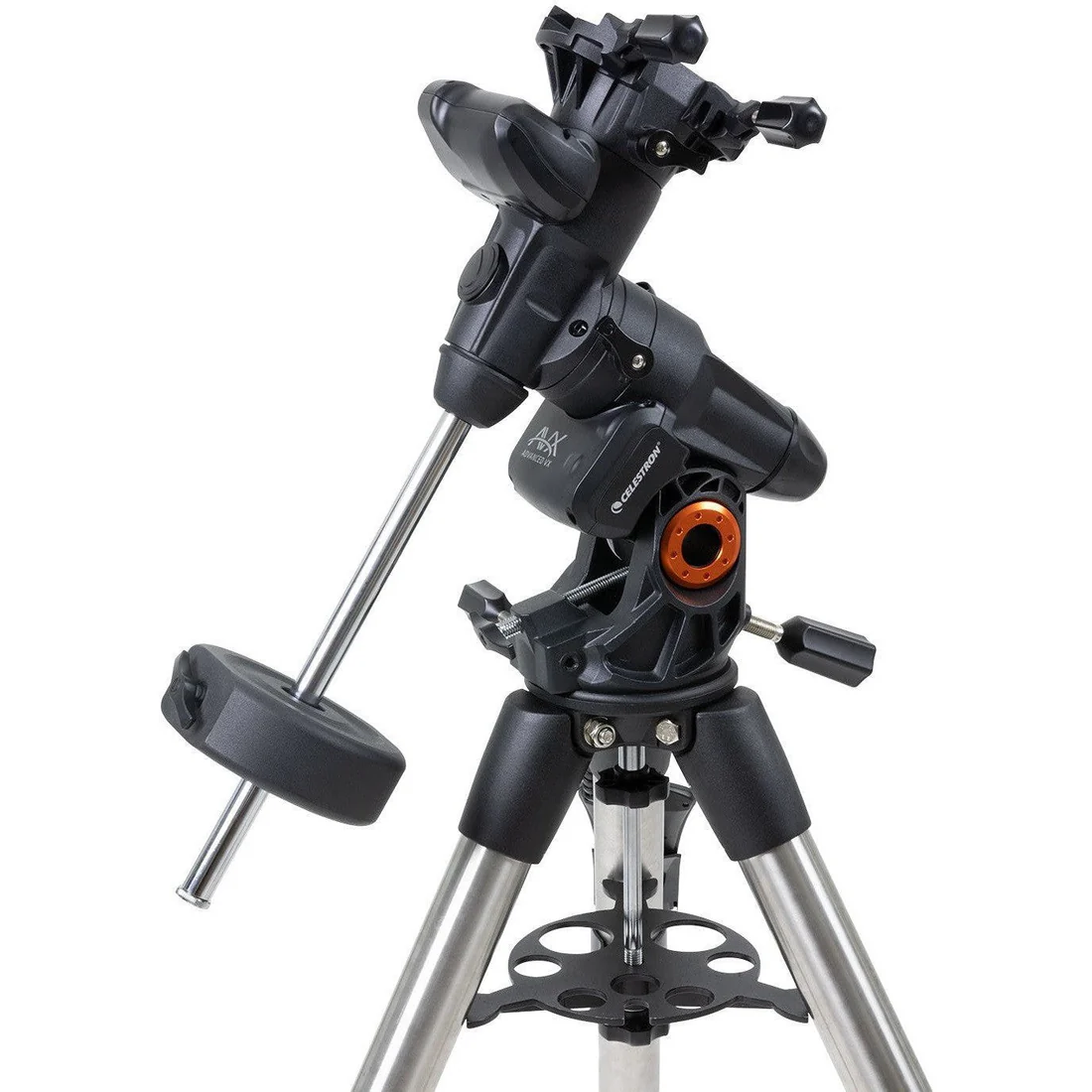

Celestron Advanced VX
| 参数 | 规格 |
|---|---|
| 支架类型 | 电脑化德式赤道仪 |
| 有效载荷 | 30 lbs (13.6 kg) |
| 高度调节范围 (含本体和三脚架) | 1118 mm - 1626 mm (44" – 64") |
| 三脚架脚管直径 | 50.8 mm (2") 不锈钢 |
| 纬度调节范围 | 7° - 77° |
| 赤道仪本体重量 | 17 lbs (7.71 kg) |
| 附件盘 | 有 |
| 三脚架重量 | 18 lbs (8.16 kg) |
| 平衡重锤 | 1 x 12 lbs |
| 回转速度 | 9档回转速度 - 最高速度 4°/秒 |
| 跟踪速率 | 恒星速、太阳速和月球速 |
| 跟踪模式 | 北半球赤道仪模式与南半球赤道仪模式 |
| GPS | 不支持 |
| 鸠尾槽 | 双鞍板 (兼容CG-5和CGE燕尾板) |
| 辅助端口数量 | 3个AUX接口 (1个用于手控器，2个AUX接口用于可选配件) |
| 自动导星接口 | 有 |
| USB端口 | 有，位于手控器上 |
| 电源要求 | 12V DC 3.5A (插头尖端为正极) |
| 电机驱动 | 直流伺服电机 |
| 校准程序 | 2星校准、1星校准、太阳系天体校准、上次校准、快速校准 |
| 周期误差校正 | 支持 |
| 手控器 | NexStar+手控器，带LCD显示屏，19个光纤背光LED按键 |
| NexStar+数据库 | 40,000+个天体，100个用户自定义可编程天体。超过200个天体提供增强信息。 |
| 软件 | Celestron Starry Night特别版软件 | SkyPortal App |
| 套件总重量 | 47 lbs (21.31 kg) |
| 随附物品 | Advanced VX 赤道仪本体 | 三脚架 | 附件盘 | 1个12 lbs重锤 | NexStar+手控器 | 直流电源线 (插入点烟器插座) |

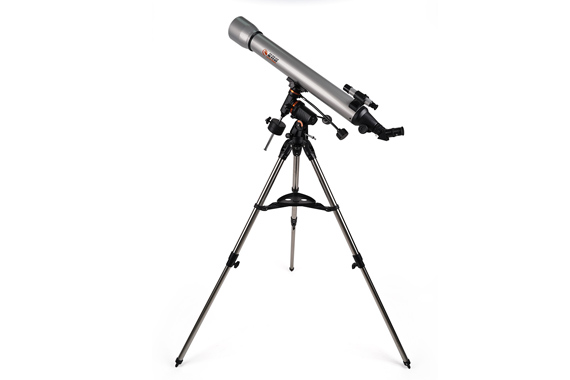

Celestron CG3 Pro 德式赤道仪

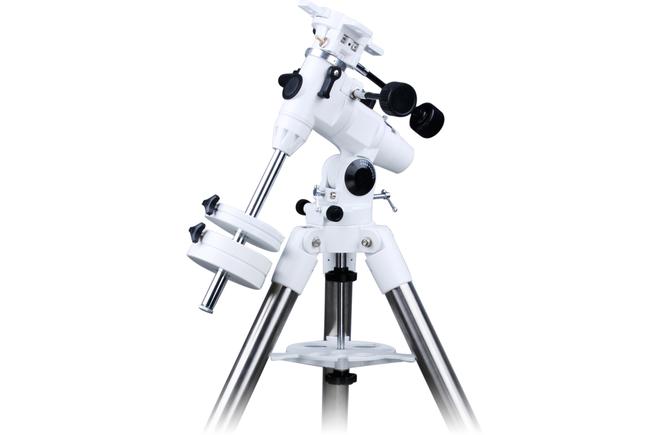

Sky-Watcher EQ3
| 参数 | 规格 |
|---|---|
| 支架类型 | 德式赤道仪 |
| 有效载荷 | 5.5 kg |
| 微调控制 | 是 |
| 平衡重锤 | 2 x 5.1 kg |
| 附件盘 | 大型全覆盖式 |
| 运输重量 | 25 kg |
| 运输尺寸 | 104 x 45 x 26 cm³ |

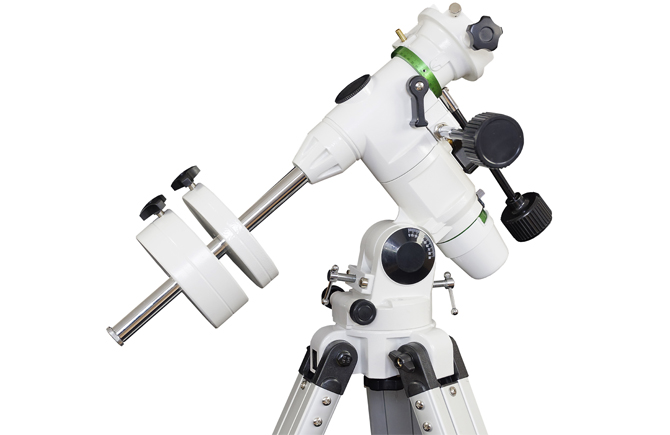

Sky-Watcher EQ3D
| 参数 | 规格 |
|---|---|
| 支架类型 | 德式赤道仪 |
| 有效载荷 | 5.5 kg |
| 微调控制 | 是 |
| 平衡重锤 | 1.8 + 3.42 kg 或 5.1 kg |
| 附件盘 | 大型全覆盖式 |
| 电机驱动 | 无 |
| 运输重量 | 15 kg |
| 运输尺寸 | 89 x 45 x 27 厘米 |
📷 相机

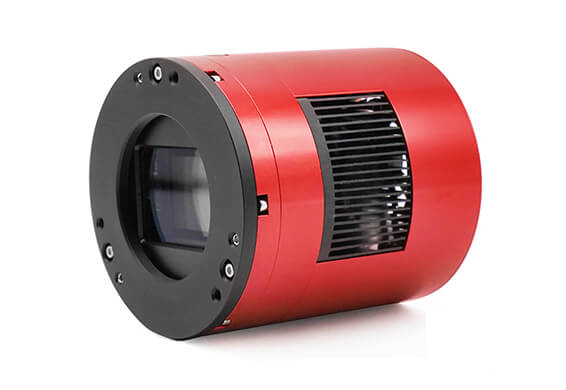

ZWO ASI6200MM PRO
信息
振旺旗舰级黑白深空相机，合成彩色照片需要搭配2英寸UBVRI滤镜拍摄。天文馆存有 1 台，连接在天文台主镜RC14上。
| 参数 | 规格 |
|---|---|
| 传感器 | Sony 背照式全画幅 IMX455 传感器 |
| 分辨率 | 61.17MP 9576 × 6388 |
| 像素尺寸 | 3.76 μm × 3.76 μm |
| 靶面尺寸 | Full frame 36 mm x 24 mm |
| 传输速度 | 6.3 FPS |
| 读出噪声 | 0.86e |
| QE % | 91% |
| 满阱 | 51400e |
| ADC | 16 bit |
| DDR3 缓存 | 512 MB |
| 制冷 | 30℃~35℃ below ambient |

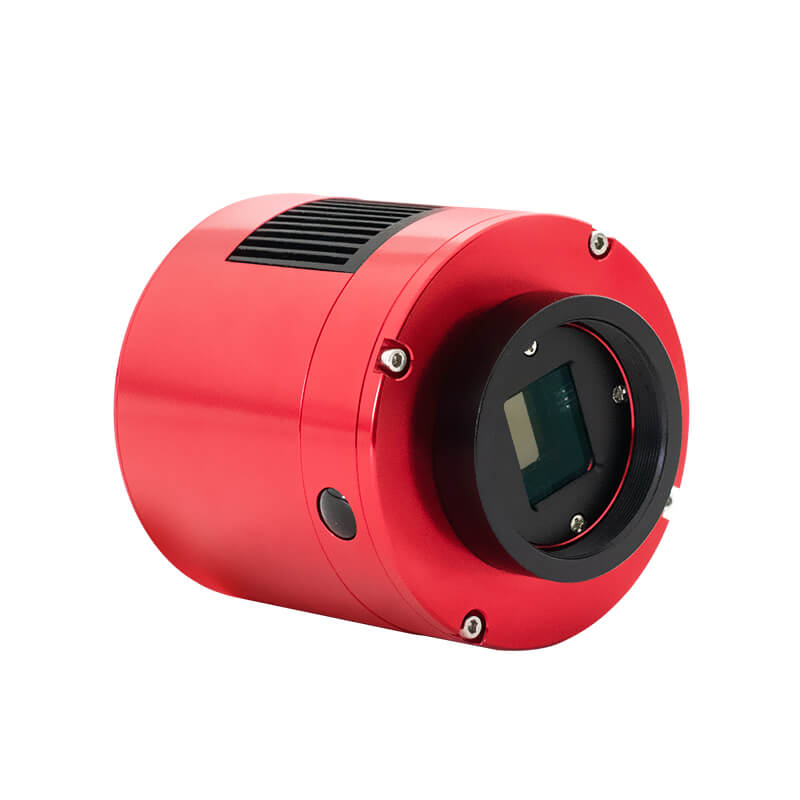

ZWO ASI533MM PRO
信息
振旺深空摄影入门级相机，合成彩色照片需要搭配1.25英寸ZWO LRGB滤镜拍摄。天文馆存有 1 台。
| 参数 | 规格 |
|---|---|
| 传感器 | Sony 背照式 IMX533 传感器 |
| 分辨率 | 9.05MP 3008 × 3008 |
| 像素尺寸 | 3.76 μm × 3.76 μm |
| 靶面尺寸 | 1'' 11.31 mm x 11.31 mm |
| 传输速度 | 20 FPS |
| 读出噪声 | 1.0e |
| QE % | 91% |
| 满阱 | 50000e |
| ADC | 14 bit |
| DDR3 缓存 | 256 MB |
| 制冷 | 30℃~35℃ below ambient |

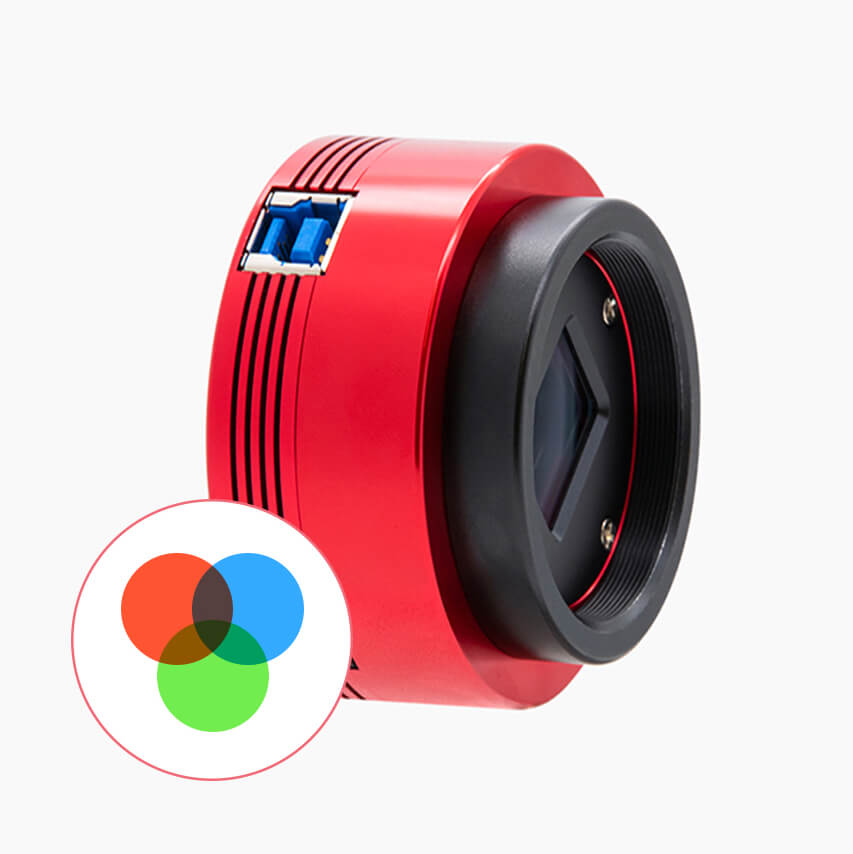

ZWO ASI585MC
信息
振旺行星相机，天文馆存有 3 台3
| 参数 | 规格 |
|---|---|
| 传感器 | Sony IMX585 传感器 |
| 分辨率 | 8.29MP 3840 × 2160 |
| 像素尺寸 | 2.9 μm × 2.9 μm |
| 靶面尺寸 | 1/1.2'' 11.2 mm x 6.3 mm |
| 传输速度 | 46.9 FPS |
| 读出噪声 | 0.7e |
| QE % | 88% |
| 满阱 | 40Ke |
| ADC | 12 bit |

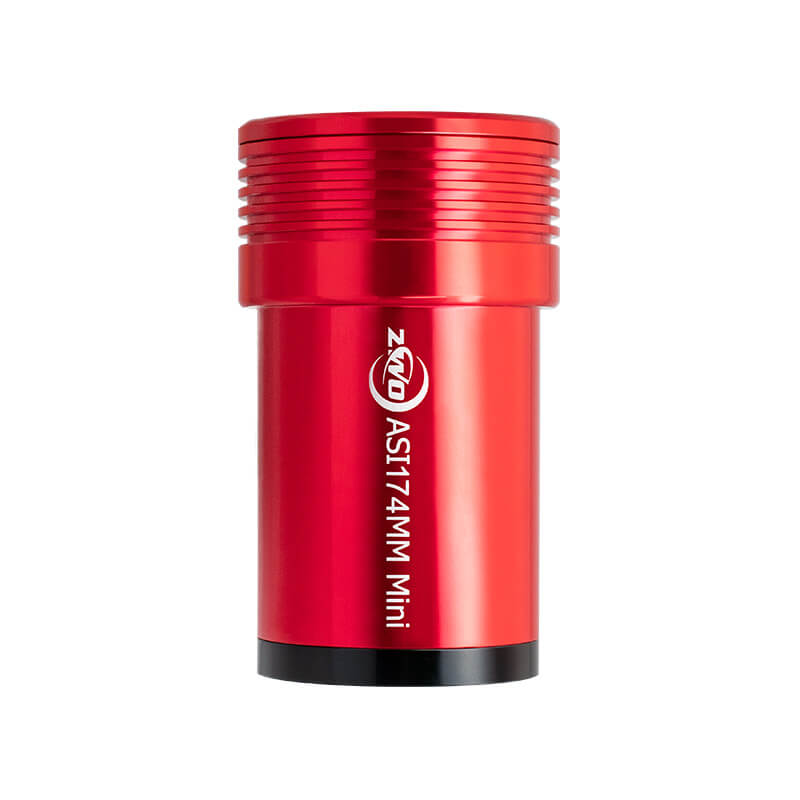

ZWO ASI174MM Mini
信息
振旺旗舰款导星相机，天文馆存有 1 台，连接在天文台主镜RC14上。
| 参数 | 规格 |
|---|---|
| 传感器 | Sony IMX249LLJ |
| 分辨率 | 1936 × 1216 |
| 像素尺寸 | 5.86 μm × 5.86 μm |
| 靶面尺寸 | 1/1.2'' 11.3 mm x 7.1 mm |
| 传输速度 | 18.4 FPS |
| 读出噪声 | 3.5e |
| QE % | 77% |
| 满阱 | 32.4Ke |
| ADC | 12 bit |

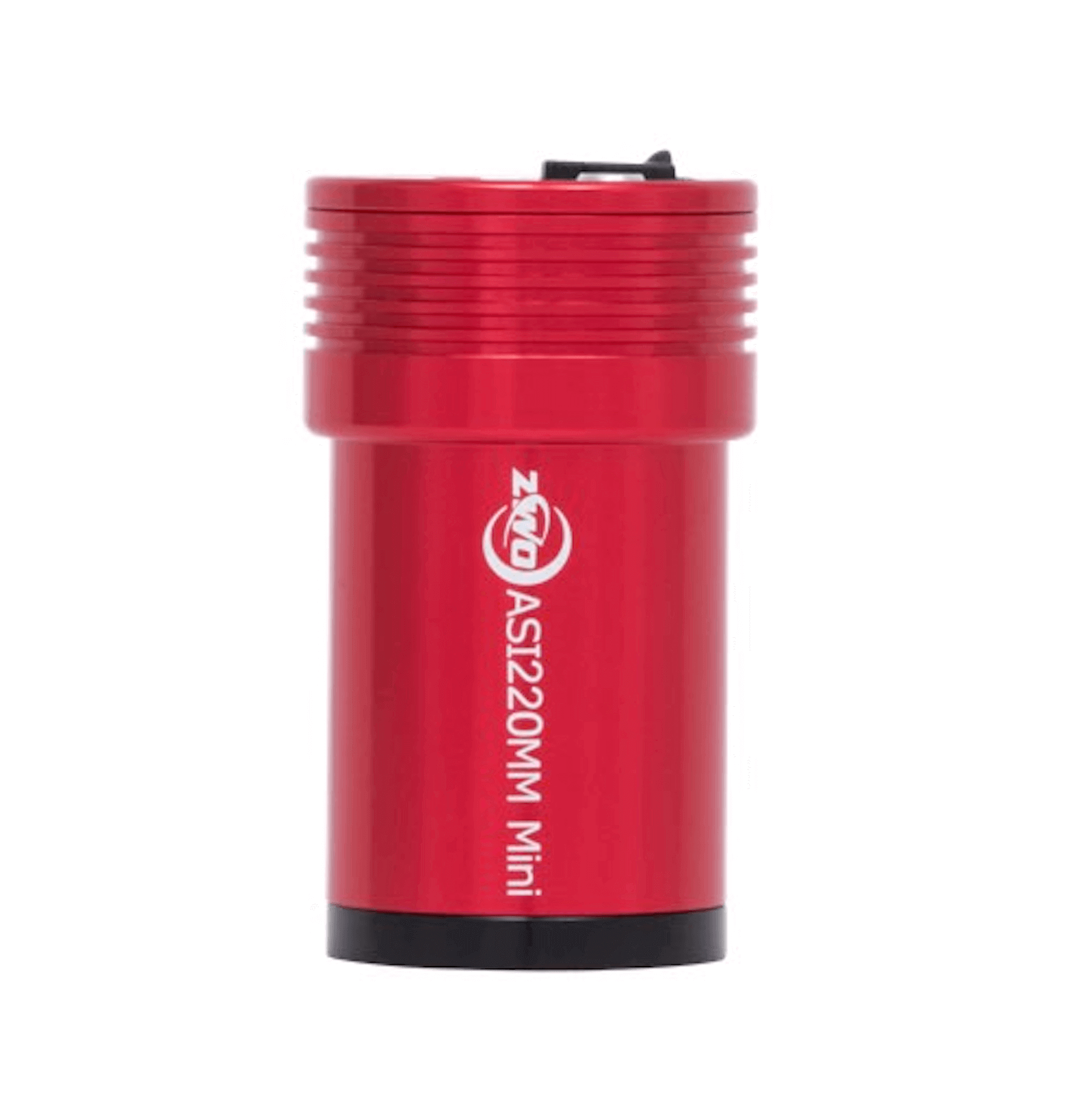

ZWO ASI220MM Mini
信息
振旺导星相机，天文馆存有 2 台3
| 参数 | 规格 |
|---|---|
| 传感器 | SC2210 |
| 分辨率 | 1920 × 1080 |
| 像素尺寸 | 4 μm × 4 μm |
| 靶面尺寸 | 1/1.8'' 7.68 mm x 4.32 mm |
| 传输速度 | 14 FPS |
| 读出噪声 | 0.6e |
| QE % | 92% |
| 满阱 | 8.78Ke |
| ADC | 12 bit |
⚙️ 配件
信息
由于统计问题，本栏目并没有列出所有的配件。下文所示主镜使用指的是该配件正安装在天文台主镜上。
| 名称 | 规格 | 备注 | 图片 |
|---|---|---|---|

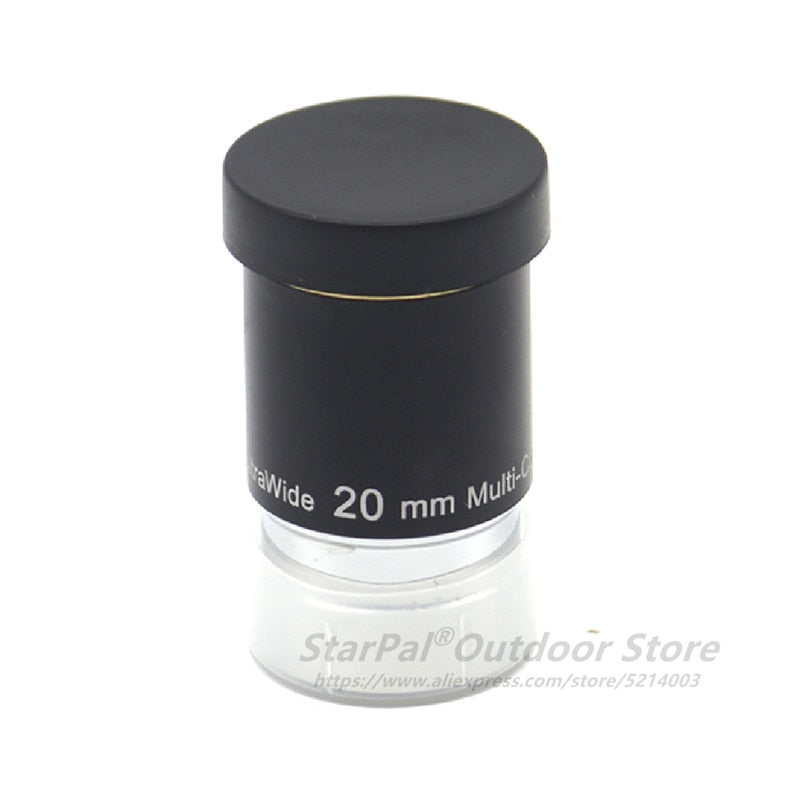

| Celestron Ultra Wide 超广角目镜组 | 6mm 9mm 15mm 20mm 表观视场 66° |  | |

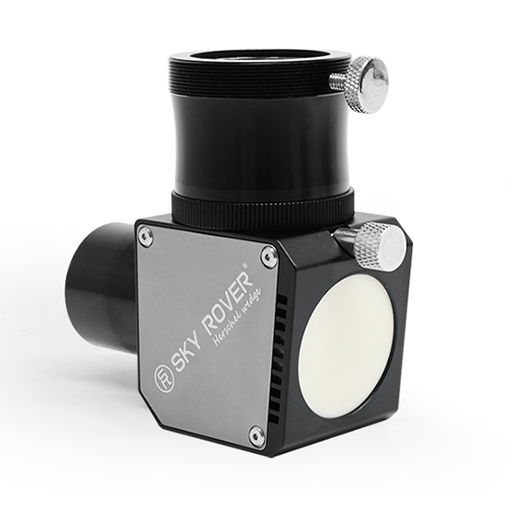

| 天虎光学1.25英寸赫歇尔太阳滤镜 |  | ||
| ZWO ASIAIR Plus | |||
| ZWO CAA | 主镜使用 | ||
| ZWO EFW | 主镜使用 | ||
| ZWO EFW mini | |||
| ZWO OAG | |||
| ZWO OAG-L | 主镜使用 | ||
| ZWO LRGB | 1.25英寸 | ||
| ZWO IRCut | 1.25英寸 | ||
| UBVRI滤镜 | 2英寸 | 主镜使用 |
